Tagliando Harley Davidson: Guida Tecnica Milwaukee Eight

1.1 SISTEMA LUBRIFICAZIONE MOTORE (CRITICO)

Materiali specifici:

• Olio motore: HD 360® SYN3 20W-50 (3,5 L totali) o Spectro Platinum 20W-50
• Filtro olio: HD 63823-07A (con filettatura 16 denti)
• Novità M8: Filtro dell’aria a secco Twin-Cooling con cartuccia rimovibile

Checklist pressione circuito:

• Pressione operativa: 0,7-1,1 bar
• Pressione tappo radiatore: 0,9 bar (sostituire se perde)
• Liquido refrigerante: HD Coolant/antigelo HOAT (specifico per alluminio)

Procedura spurgo aria (CRUCIALE):

1. Rimuovere tappo vaso espansione (motore freddo)
2. Avviare motore, mantenere 2000 RPM
3. Aprire valvola spurgo sul tubo superiore radiatore
4. Chiudere quando esce liquido senza bolle
5. Raggiungere livello tra MIN/MAX a motore caldo

Diagnostica sensori (con diagnostica HD Digital Tech):

• Sensore O2: valore oscillante 0,1-0,9V
• Sensore MAP: 48-52 kPa a riposo (Milano altitudine)
• Controllo perdite: giunto collettore-culatta (coppia 28 Nm)

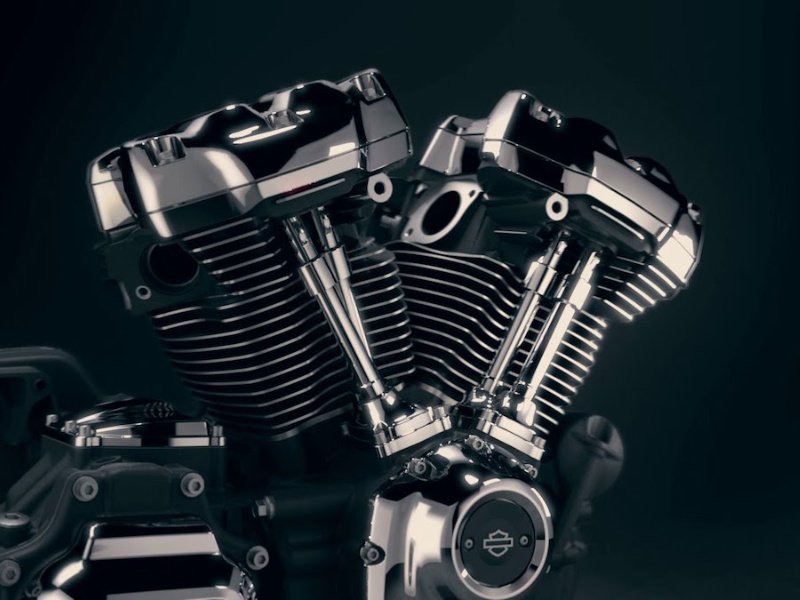

Regolazione valvole Milwaukee-Eight® (ogni 10.000 km):

Gioco valvole:
- Aspirazione: 0,10-0,15 mm (freddo)
- Scarico: 0,20-0,25 mm (freddo)

Sequenza regolazione:
1. PMS cilindro posteriore
2. Regolare valvole cilindro anteriore
3. Giro completo, PMS cilindro anteriore
4. Regolare valvole cilindro posteriore

Parametri specifici M8:

• Olio primaria: HD Formula+ (1L)
• Pattern coppia bulloni compensatore (CRITICO):textFase 1: 10 Nm in sequenza incrociata Fase 2: 27 Nm in sequenza incrociata Fase 3: Rilasciare completamente Fase 4: 10 Nm Fase 5: +90° (angolo controllato)

Verifica usura cuscinetti compensatore:

• Gioco assiale ammesso: <0,15 mm
• Rumore caratteristico: “clic” in accelerazione/decelerazione

Controllo gioco cardano (modelli Touring):

• Gioco anelli elastici tripode: max 0,8 mm
• Olio coppa finale: HD 75W-140 Synthetic (180 ml)

Sostituzione fluido:

• Rimuovere tappo superiore PRIMA di quello inferiore
• Pulire magnete tappo (controllo frammenti metallici)

Procedura spurgo con ABS (sequenza OBBLIGATORIA):

1. Collegare diagnosticatore HD DTC
2. Attivare funzione "ABS Bleed" su modulo
3. Sgasiare in ordine:
   a) Pinza posteriore sinistra
   b) Pinza posteriore destra
   c) Pinza anteriore destra
   d) Pinza anteriore sinistra
4. Pressione residua pompa: >2 bar

Sostituzione pastiglie:

• ATTENZIONE sensore usura: scollegare connettore prima di rimuovere pastiglie
• Coppia pistoncini: 35 Nm (uso calibro per rientro uniforme)

SISTEMA ACCENSIONE

Controllo bobine COP (Coil-On-Plug):

• Resistenza primaria: 0,2-0,3 Ω
• Resistenza secondaria: 4,5-6,5 kΩ
• Isolamento: >50 MΩ a 500V DC

Sostituzione candele (tipo specifico):

• NGK DCPR7E o HD 6R12A
• Coppia: 18-20 Nm (NON usare grasso filetti)

SISTEMA SOVRALIMENTAZIONE

Manutenzione turbocompressor:

• Controllo gioco albero radiale: <0,15 mm
• Controllo gioco assiale: <0,08 mm
• Sostituzione olio linee feed: ogni 15.000 km

(Modelli CVO)

SISTEMA SICUREZZA

Diagnostica modulo sicurezza (BMS):

• Lettura codici permanenti con HD Digital Tech
• Reset modulo dopo interventi
• Calibrazione sensori inclinazione dopo smontaggio

LETTURA DATI LIVE (con HD Digital Tech)

Parametri critici da monitorare:

TEMPERATURE (in corsa):
- Testa cilindro: <150°C
- Olio motore: 100-120°C
- Raffreddamento (liquido): 85-105°C

PERFORMANCE:
- Long Term Fuel Trim: ±8%
- Short Term Fuel Trim: ±10%
- Efficienza catalizzatore: >0,85

ANALISI OLIO MOTORE (campione invio laboratorio)

Valori limite per Milwaukee-Eight:

• Ferro (Fe): <30 ppm
• Rame (Cu): <15 ppm
• Alluminio (Al): <10 ppm
• Silicio (Si): <10 ppm (indicatore polvere)

VERIFICHE SPECIFICHE PER MODELLO

Softail 2018+ (M8 Softail):

• Controllo gioco forcelle monobraccio: 0,1-0,3 mm
• Regolazione precarico molla orizzontale: 15-20 mm affondamento

Touring con impianto audio BOOM! Box:

• Test altoparlanti: impedenza 4 Ω ±10%
• Verifica perdita guaine cavi manopole

RESET MANUTENZIONE

Menu >> Settings >> Vehicle >> Maintenance >> Reset Counters

MODALITÀ DIAGNOSTICA (senza strumenti)

Accensione spie di servizio:

• Accendere ignition
• Premere tachimetro 3 volte in 5 secondi
• Leggere codici lampeggio

TIPS INSTALLAZIONE COMPONENTI

• Guarnizioni testata: utilizzare sempre nuova guarnizione MLS
• Bulloni testata: sostituire bulloni stretch (tipo TTY)
• Rifacimento: seguire pattern a stella e sequenza a gradini
